VARIABLE SPEED FLUID COUPLING
- 유체 동력 전달 방식을 이용하여 출력 속도 및 토크를 제어
- 모터의 소요동력 획기적 절감
- 모터와 부하(기계) 사이에서 동력을 전달하며, 기계적 접촉 없이 유체의 흐름을 이용하여 부드러운 속도 조절이 가능

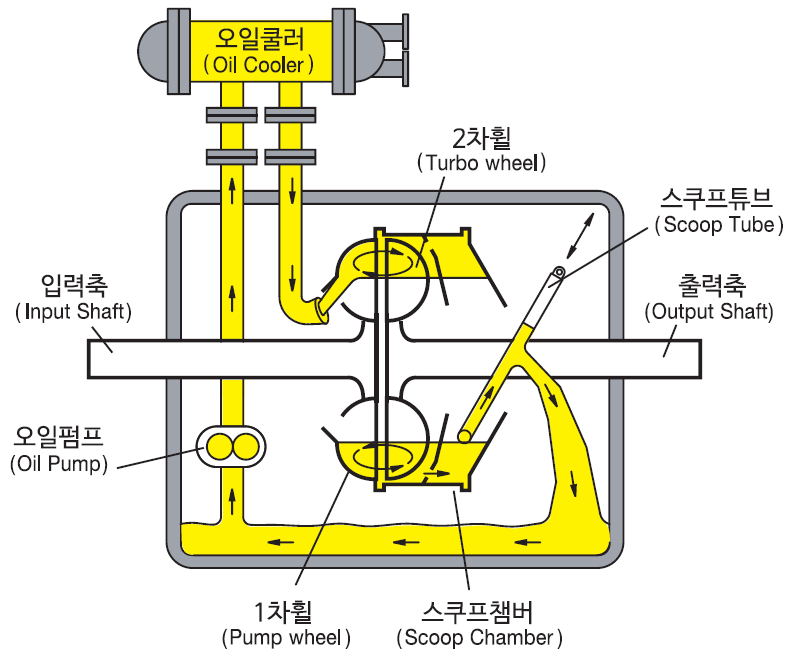

동작원리
- 밀폐된 챔버 내에서 구동축의 1차 휠(Pump Wheel과) 피동축의 2차 휠 (Turbo Wheel) 사이를 순환하는 유체의 운동 에너지가 전달
- 챔버속의 회전하는 유체는 원심력과 원주방향의 속도에 의하여 에너지를 전달
- 스쿠프 챔버는 펌프휠과 함께 회전하며, 스쿠프 튜브(Scoop Tube)가 유체에 접근하여 임펠러 내부의 오일이 일정량으로 유지되도록 조정
- 스쿠프튜브(Scoop Tube)는 회전식 액추에이터(Rotary Actuator)에 의하여 조정되며, 원격으로 PLC에 의하여 자동제어 가능
- 커플링 내의 오일양을 조절함으로써 정격 속도의 25~100%까지 무단 속도조절이 가능하며, 유체의 슬립에 의하여 발생되는 내부의 열은 외부의 열교환기를 통하여 냉각
특징
- 모터동력의 절감
- 기존의 콘트롤 밸브 또는 댐퍼제어방식 대비 획기적인 효율 개선
- 무부하 기동 및 부하 측 충격과 진동으로 부터의 원동기 보호
- PLC에 의한 원격 자동 운전
- 저렴한 설치 비용 / 별도 제어 시스템 불필요
- 유지보수의최소화 / 높은 제품 신뢰도
- 다른 유형의 속도제어 장치에 비해 설치공간을 70%까지 절약
에너지 절감
변속유체커플링을 원심기기에 사용하면 속도 조절로 인해 필요한 부하운전이 가능하게 되어 전기에너지 낭비를 막을 수 있습니다.
특히, 피동기의 속도를 컨트롤하면 밸브 제어방식보다 상당한 양의 전기 에너지가 절감됩니다.
특히, 피동기의 속도를 컨트롤하면 밸브 제어방식보다 상당한 양의 전기 에너지가 절감됩니다.
Application
화력발전소
- Boiler Feed Water Pumps
- Boiler Fan (ID,SA,PA Fan)
- Coal mills
원자력발전소
- Feed Water Pumps
석유화학플랜트
- Gas Compressors
- hydrogen recycling compressors
석탄이송설비
- Belt conveyor
Oil & Gas Production
- Gas Lift Compressors
- Export Gas Compressors
- Loading Pumps
FPSO
- Injection Compressors
- Export Gas Compressors
- Water Injection Pumps
- Loading Pumps
제철소
- Cooling Water Pumps
- Dust Collector Fan
- Coal Crushers
지역난방시설
- District Heat Pumps
- Boiler Feed Water Pumps
수처리시설
- Water Supply Pumps
- Booster Pump
